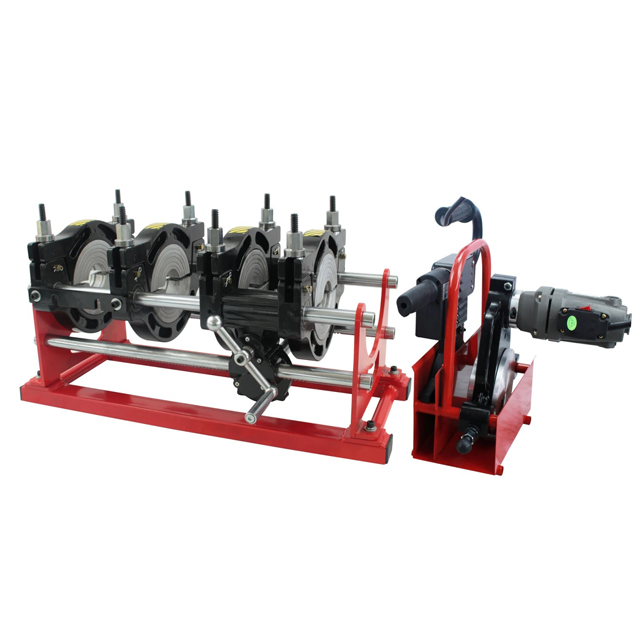

Máquina de soldadura de tubos de HDPE

La soldadura por fusión a tope es un método para unir tuberías y accesorios del mismo ancho y espesor mediante presión y calor. La boca de la pieza de HDPE a soldar se calienta a 170-250 grados para alisarla suavemente. Luego se unirán tocándose. La soldadura a tope de HDPE se realiza presionando hacia abajo áreas específicas del calentador, esperando bajo presión y combinándolas.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Descripción del Producto

Soldador de tubos de HDPE / Máquina hidráulica de soldadura por fusión a tope

Esta nueva generación de equipos de soldadura de geomembranas y plásticos satisface las necesidades de la industria del plástico y amplía continuamente su aplicación en la ingeniería social moderna. Con una estructura avanzada de cuña caliente y aire caliente para soldar plástico para una variedad de materiales y espesores diferentes. Está disponible para soldar HDPE, PVDF, EVA, PP, etc. Todos pueden ser materiales termofusibles.

Aplicación y características:

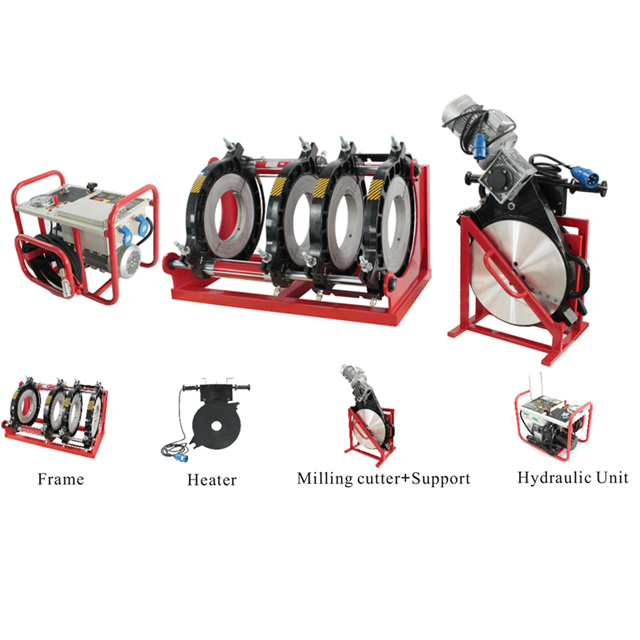

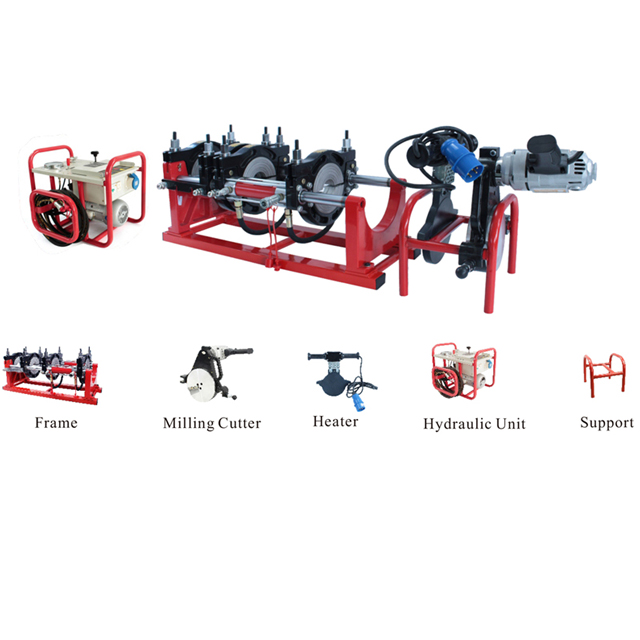

1: Consta de bastidor básico, fresa, placa calefactora, unidad hidráulica y soporte.

2: El ambiente de trabajo debe estar entre -40ºC~40ºC.

4. Placa calefactora Máx. Temperatura: 270ºC.

5. Adecuado para soldadura a tope de tubos de PE, HDPE, PP y PVDF.

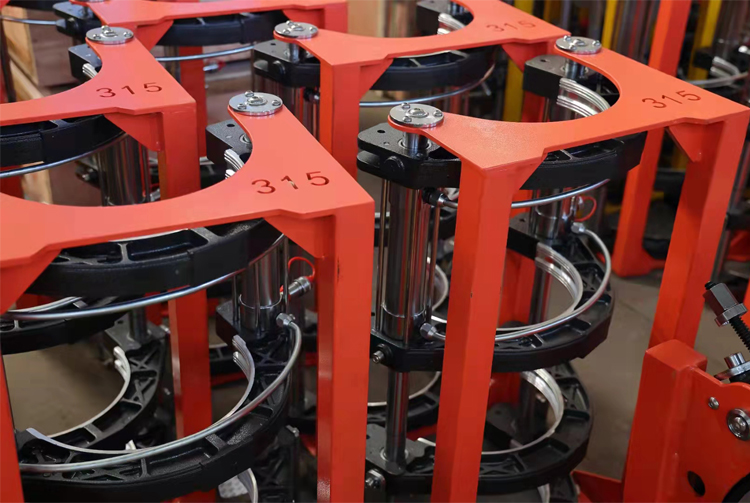

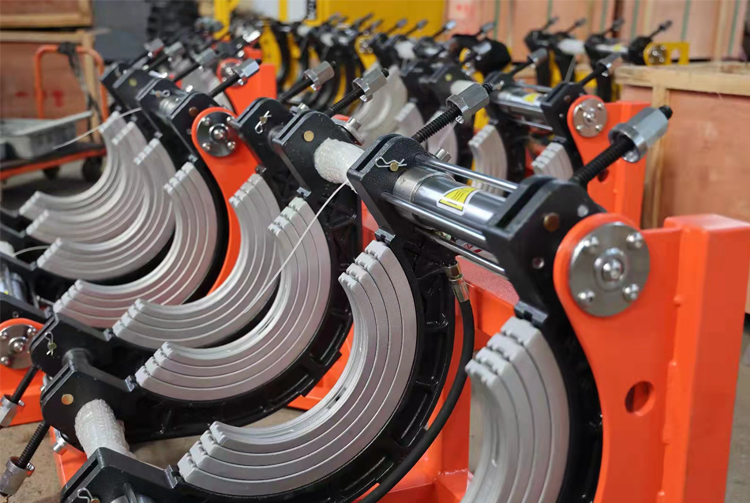

6. Abrazaderas de aluminio fundido de diámetro integradas, base de acero con cilindro, proporcionan un rendimiento estable.

7. Herramienta de cepillado con estructura de transmisión de engranajes completa. Hoja HSS duradera y de larga duración.

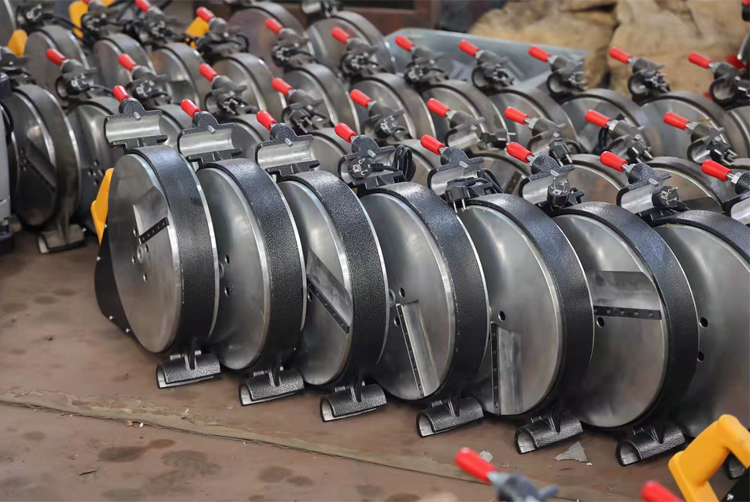

8. Placa calefactora con revestimiento de PTFE de alta calidad que permite un control rápido de la temperatura.

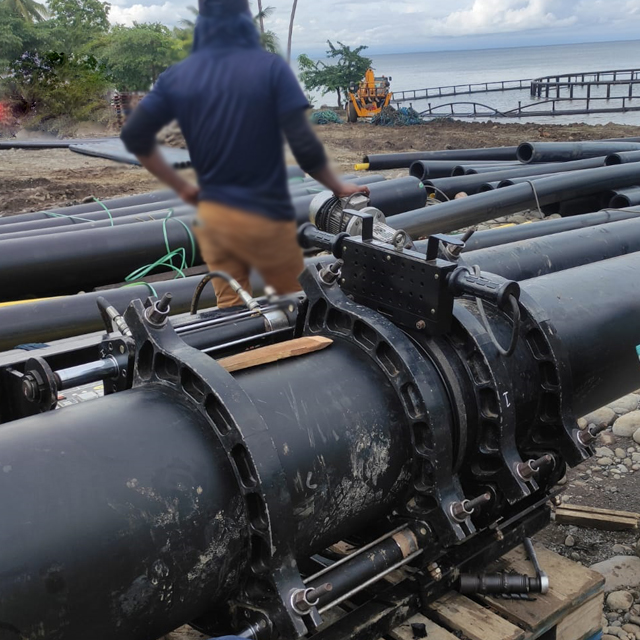

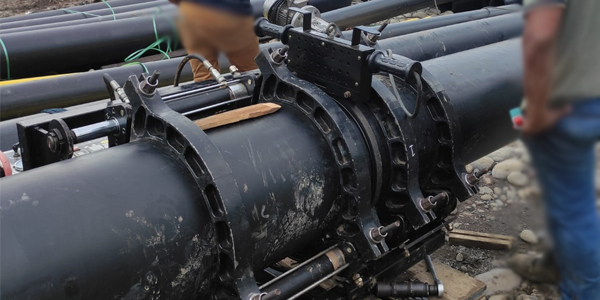

Soldadura por fusión a tope

Introducción a la soldadura para tuberías de HDPE:

1. Fijar las abrazaderas en el bastidor de la máquina.

2. Coloque los tubos de HDPE en las abrazaderas y apriete los pernos.

3. Frese el extremo de los tubos de HDPE con la cortadora.

4. Coloque la placa calefactora en la rejilla de la máquina y caliente los tubos dentro del tiempo adecuado.

5. Retire la placa calefactora y conecte los tubos de HDPE.

Especificación:

Modelo	WS160
Tamaño de la tubería (mm)	63 mm, 75 mm, 90 mm, 110 mm, 125 mm, 140 mm, 160 mm
Temperatura máxima de la placa calefactora	270°C
Desviación de temperatura en la superficie (170-250)	±5°C
Tolerancia máxima de unión soldada.	0,3 mm
Estación hidráulica de presión máxima de trabajo	6.3Mpa
voltaje de trabajo	220V
Frecuencia de trabajo	50-60HZ
Potencia del motor/voltaje de la estación hidráulica	0,75 KW/220 V.
Potencia/voltaje de la placa calefactora	1,5 KW/220V
Potencia/voltaje del motor de la herramienta de planificación	1,1kW/220V
potencia total	3,35 KW
Peso total de la máquina (kg)	111KGS

Modelo	WS200
Tamaño de la tubería (mm)	63 mm, 75 mm, 90 mm, 110 mm, 125 mm, 140 mm, 160 mm, 180 mm, 200 mm
Temperatura máxima de la placa calefactora	270°C
Desviación de temperatura en la superficie (170-250)	±5°C
Tolerancia máxima de unión soldada.	0,3 mm
Estación hidráulica de presión máxima de trabajo	6.3Mpa
voltaje de trabajo	220V
Frecuencia de trabajo	50-60HZ
Potencia del motor/voltaje de la estación hidráulica	0,75 KW/220 V.
Potencia/voltaje de la placa calefactora	1,8 KW/220 V
Potencia/voltaje del motor de la herramienta de planificación	1,1kW/220V
potencia total	3,65 KW
Peso total de la máquina (kg)	117KGS

Modelo	WS250
Tamaño de la tubería (mm)	90 mm, 110 mm, 125 mm, 140 mm, 160 mm, 180 mm, 200 mm, 225 mm, 250 mm
Temperatura máxima de la placa calefactora	270°C
Desviación de temperatura en la superficie (170-250)	±5°C
Tolerancia máxima de unión soldada.	0,3 mm
Estación hidráulica de presión máxima de trabajo	6.3Mpa
voltaje de trabajo	220V
Frecuencia de trabajo	50-60HZ
Potencia del motor/voltaje de la estación hidráulica	0,75 KW/220 V.
Potencia/voltaje de la placa calefactora	2,3 KW/220 V.
Potencia/voltaje del motor de la herramienta de planificación	2KW/220V
potencia total	5.05KW
Peso total de la máquina (kg)	122KGS

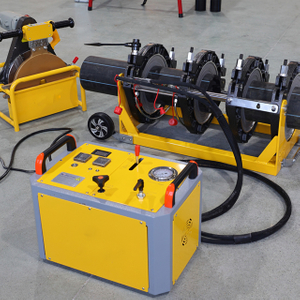

Modelo	WS315
Tamaño de la tubería (mm)	110 mm, 125 mm, 140 mm, 160 mm, 180 mm, 200 mm, 225 mm, 250 mm, 280 mm, 315 mm
Temperatura máxima de la placa calefactora	270°C
Desviación de temperatura en la superficie (170-250)	±5°C
Tolerancia máxima de unión soldada.	0,3 mm
Estación hidráulica de presión máxima de trabajo	6.3Mpa
voltaje de trabajo	220V
Frecuencia de trabajo	50-60HZ
Potencia del motor/voltaje de la estación hidráulica	0,75 KW/220 V.
Potencia/voltaje de la placa calefactora	3.1KW/220V
Potencia/voltaje del motor de la herramienta de planificación	2KW/220V
potencia total	5,85 KW
Peso total de la máquina (kg)	200KGS

Modelo	WS355
Tamaño de la tubería (mm)	160 mm, 180 mm, 200 mm, 225 mm, 250 mm, 280 mm, 315 mm, 315 mm, 355 m
Temperatura máxima de la placa calefactora	270ºC
Desviación de temperatura en la superficie (170-250)	±5ºC
Tolerancia máxima de unión soldada.	0,3 mm
Estación hidráulica de presión máxima de trabajo	6.3Mpa
voltaje de trabajo	220V
Frecuencia de trabajo	50-60HZ
Potencia del motor/voltaje de la estación hidráulica	0,75 KW/220 V.
Potencia/voltaje de la placa calefactora	3,55 KW/220 V.
Potencia/voltaje del motor de la herramienta de planificación	2,0 KW/220 V.
potencia total	6,3 KW
Peso total de la máquina (kg)	260KGS

Modelo	WS450
Tamaño de la tubería (mm)	200 mm, 225 mm, 250 mm, 280 mm, 315 mm, 355 mm, 400 mm, 450 mm
Temperatura máxima de la placa calefactora	270°C
Desviación de temperatura en la superficie (170-250)	±5°C
Tolerancia máxima de unión soldada.	0,3 mm
Estación hidráulica de presión máxima de trabajo	8Mpa
voltaje de trabajo	380V
Frecuencia de trabajo	50-60HZ
Potencia del motor/voltaje de la estación hidráulica	1,5 KW/380 V.
Potencia/voltaje de la placa calefactora	6,5 KW/380 V.
Potencia/voltaje del motor de la herramienta de planificación	1,1 KW/380 V.
potencia total	9,1 KW
Peso total de la máquina (kg)	373KGS
