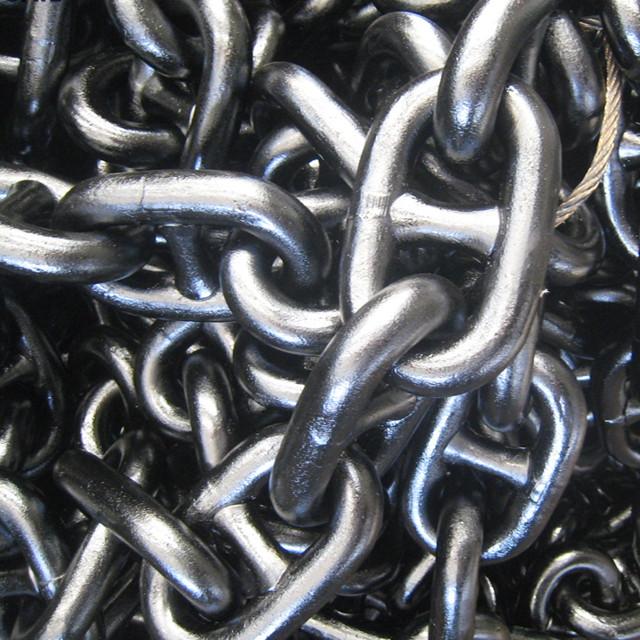

Cadena de ancla con eslabones prisioneros Se utiliza ampliamente en barcos, plataformas petrolíferas y sistemas de amarre.
Nuestra fábrica ha sido aprobada por la sociedad de clasificación ABS, DNV, LR, BV, NK, KR y CCS, y puede producir cadenas marinas y offshore de alta calidad, desde cadenas comunes de grado U2 y U3 hasta cadenas y accesorios para alta mar R3, R3S, R4.
| Cantidad: | |
|---|---|
Definición
tiro en cadena
Componente de una cadena de ancla que consta de eslabones comunes y grilletes de unión con una longitud nominal determinada (27,5 mo 25 m).
Enlace de perno común
eslabón básico del que consta el tiro en cadena
Enlace de perno agrandado
Eslabón reforzado que conecta un eslabón común y el eslabón extremo, en el caso de conectar tiros de cadena, con un grillete de unión tipo 'D', o conecta un eslabón común y un eslabón giratorio.
Las proporciones de los eslabones de espárrago agrandados son las mismas que las de los eslabones de espárrago comunes. El diámetro nominal del eslabón de espárrago ampliado es un 10 % mayor que el diámetro nominal del eslabón de espárrago común; los valores calculados se redondean al diámetro nominal más cercano del eslabón común.
El diámetro interior de los eslabones de espárragos comunes y de los eslabones de espárragos agrandados deberá ser suficiente para permitir que cada eslabón se asiente correctamente y funcione libremente.
Enlace final
Eslabón reforzado que se sujeta a los extremos de los tiros de cadena, en el caso de tiros de cadena de conexión, con grilletes de unión tipo 'D' o el tiro de cadena exterior con grillete en el extremo.
El diámetro interior de los eslabones de los extremos deberá ser suficiente para permitir que el eslabón del grillete se apoye correctamente y funcione libremente. El diámetro nominal del eslabón final es un 20 % mayor que el diámetro nominal del eslabón común; los valores calculados se redondean al diámetro nominal más cercano del eslabón común.
grillete de unión
Grillete de unión tipo 'D' o grillete de unión tipo Kenter utilizado para conectar tiros de cadena
Grillete final
Grillete agrandado utilizado para conectar la cadena exterior al ancla.
Girar
Componente móvil del tiro de cadena exterior que evita la torsión excesiva del cable de la cadena.
Tamaño nominal
diámetro nominal del eslabón común
El tamaño nominal de un eslabón de perno común se denomina diámetro nominal, d.
El tamaño nominal de otros eslabones, grilletes y giratorios se designa por el diámetro nominal, d, del eslabón común.
El tamaño nominal de una cadena de ancla con eslabones prisioneros está designado por el diámetro nominal del eslabón prisionero común.
La cadena de ancla Stud Link se usa ampliamente en barcos, plataformas petrolíferas y sistemas de amarre.
Nuestra fábrica ha sido aprobada por la sociedad de clasificación ABS, DNV, LR, BV, NK, KR y CCS, y puede producir cadenas marinas y offshore de alta calidad, desde cadenas comunes de grado U2 y U3 hasta cadenas y accesorios para alta mar R3, R3S, R4.
Almacén de cadena de ancla

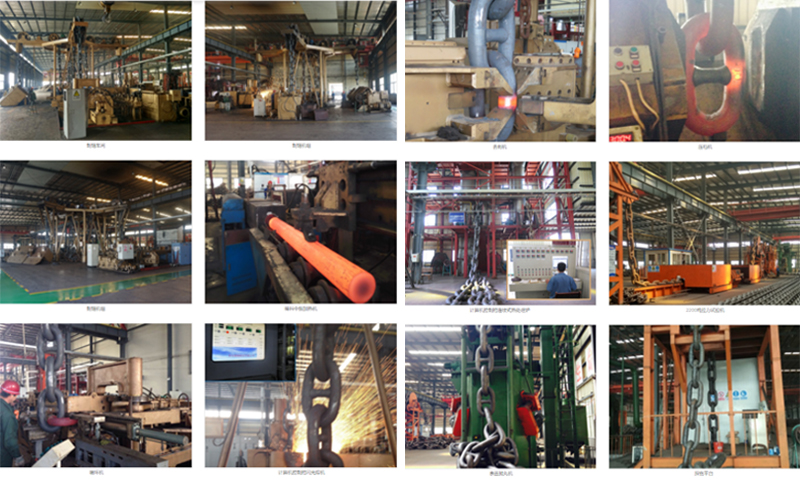

Equipo de fabricación de cadenas de ancla
Certificado de cadena de ancla
