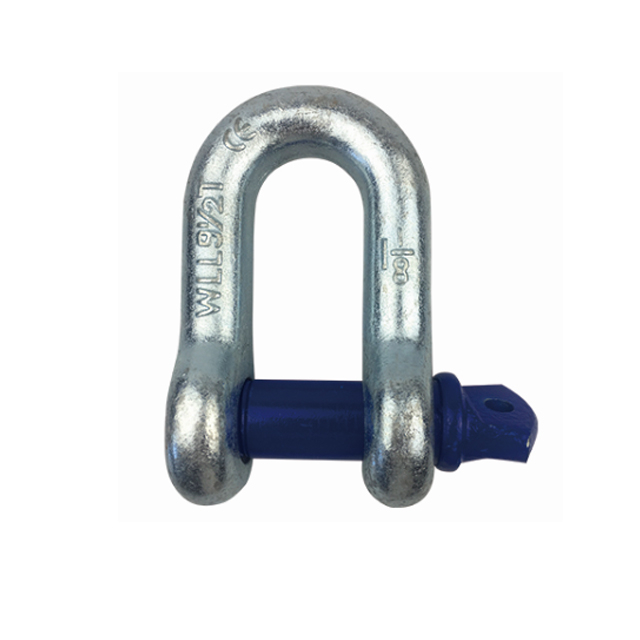

Tipo de pasador de tornillo de grillete D

Compartir con:

Tipo de pasador de tornillo de grillete D

Los grilletes se utilizan en sistemas estáticos y de elevación como eslabones extraíbles para conectar cadenas de alambre, cadenas y otros accesorios. Los grilletes con pasador roscado se utilizan principalmente para aplicaciones no permanentes con la facilidad de un pasador de liberación rápida.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Descripción del Producto

Grillete D tipo pasador roscado/ grillete de cadena con cuello roscado

Descripción:

•Material: Cuerpo 45# acero, Pasador: 40Cr
•Tecnología de producción: Forjado - Templado y revenido
•Factor de seguridad: 6:1; 4:1
•El límite de carga de trabajo se muestra permanentemente en cada grillete
•La carga de prueba máxima es 2,0 veces el límite de carga de trabajo

Especificación:

Grillete con pasador roscado G210

Tamaño (pulg.)	SWL (T)	Un (mm)	B (mm)	C （mm）	Diámetro (mm)	E （mm）	F (mm)	G (mm)	K (mm)	Mmm )
1/4	0.5	11.94	7.87	6.35	6.35	24.64	15.75	24.64	40.39	36.32
5/16	0.75	13.46	9.65	7.87	7.87	29.21	19.05	27.18	48.51	43.43
3/8	1	16.76	11.18	9.65	9.65	36.07	23.37	32.51	58.67	51.31
7/16	1.5	19.05	12.70	11.18	11.18	41.40	26.92	37.59	67.82	60.20
1/2	2	20.57	16.00	12.70	12.70	45.97	29.97	42.16	76.96	68.33
5/8	3.25	26.92	19.05	16.00	16.00	58.93	38.10	51.82	95.50	84.84
3/4	4.75	31.75	22.35	20.57	19.05	69.85	45.97	60.96	115.06	100.84
7/8	6.5	36.58	25.40	24.64	22.35	81.28	53.34	72.64	135.38	114.30
1	8.5	42.93	28.70	25.40	25.40	93.73	60.45	82.30	150.88	130.30
1-1/8	9.5	45.97	31.75	31.75	28.70	103.38	68.33	91.69	172.21	145.03
1-1/4	12	51.56	35.05	35.05	31.75	115.06	76.20	100.84	190.50	158.75
1-3/8	13.5	57.15	38.10	38.10	35.05	127.25	84.07	112.52	210.31	165.86
1-1/2	17	60.45	41.40	41.15	38.10	136.65	91.95	123.70	229.87	186.18
1-3/4	25	73.15	50.80	53.85	44.45	162.05	106.43	146.81	278.64	230.12
2	35	82.55	57.15	59.94	53.34	184.15	127.00	171.96	323.60	262.89
2-1/2	55	104.65	69.85	66.80	66.80	238.25	144.27	204.98	377.19	330.20
