Los grilletes se utilizan en sistemas estáticos y de elevación como eslabones extraíbles para conectar cadenas de alambre, cadenas y otros accesorios. Los grilletes con pasador roscado se utilizan principalmente para aplicaciones no permanentes. El tipo de pasador de tornillo de grillete de arco tiene un área de arco más grande y más definida que les permite realizar más fácilmente una variedad de conexiones y tracción multidimensional, el grillete con pasador de tornillo se utiliza principalmente para aplicaciones no permanentes con la facilidad de un pasador de liberación rápida.
| Cantidad: | |
|---|---|

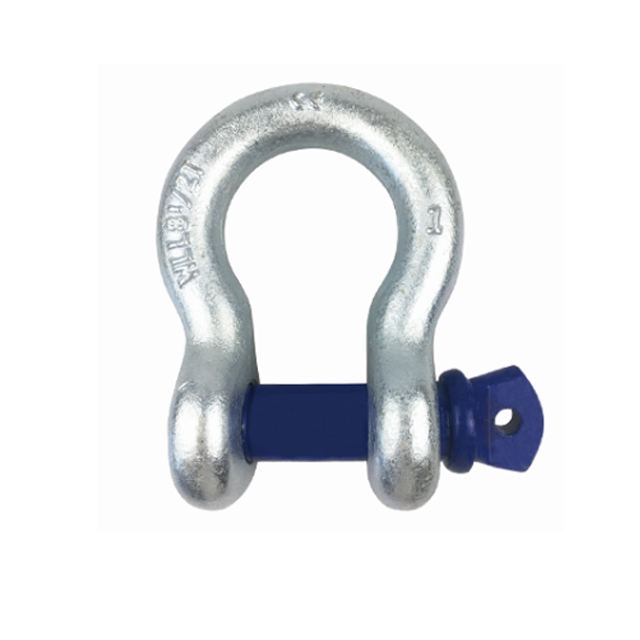

Tipo de pasador de tornillo de grillete de arco
Descripción:
•Material: Cuerpo 45# acero, Pasador: 40Cr
•Tecnología de producción: Forjado - Templado y revenido
•Factor de seguridad: 6:1; 4:1
•El límite de carga de trabajo se muestra permanentemente en cada grillete
•La carga de prueba máxima es 2,0 veces el límite de carga de trabajo
Tamaño | SWL | Un | B | C | D | mi | F | G | Mmm | Mmm | P | Peso kg/ud |
1/4 | 0.5 | 11.94 | 7.87 | 28.70 | 6.35 | 19.81 | 15.49 | 32.51 | 46.74 | 36.32 | 6.35 | 0.05 |
5/16 | 0.75 | 13.46 | 9.65 | 30.99 | 7.87 | 21.34 | 19.05 | 37.34 | 53.09 | 43.43 | 7.87 | 0.08 |
3/8 | 1 | 16.76 | 11.18 | 36.58 | 9.65 | 26.16 | 23.11 | 45.21 | 63.25 | 51.31 | 9.65 | 0.14 |
7/16 | 1.5 | 19.05 | 12.70 | 42.93 | 11.18 | 29.46 | 26.92 | 51.56 | 73.91 | 60.20 | 11.18 | 0.2 |
1/2 | 2 | 20.57 | 16.00 | 47.75 | 12.70 | 33.27 | 30.23 | 58.67 | 83.31 | 68.33 | 12.70 | 0.31 |
5/8 | 3.25 | 26.92 | 19.05 | 60.45 | 16.00 | 42.93 | 38.10 | 74.68 | 106.43 | 84.84 | 17.53 | 0.61 |
3/4 | 4.75 | 31.75 | 22.35 | 71.37 | 19.05 | 50.80 | 45.97 | 88.90 | 126.24 | 100.84 | 20.57 | 1.05 |
7/8 | 6.5 | 36.58 | 25.40 | 84.07 | 22.35 | 57.91 | 53.09 | 102.36 | 148.08 | 114.30 | 24.64 | 1.52 |
1 | 8.5 | 42.93 | 28.70 | 95.25 | 25.40 | 68.33 | 60.45 | 119.13 | 166.62 | 130.30 | 26.92 | 2.25 |
1-1/8 | 9.5 | 45.97 | 31.75 | 107.95 | 29.46 | 73.91 | 68.33 | 131.06 | 189.74 | 145.03 | 31.75 | 3.25 |
1-1/4 | 12 | 51.56 | 35.05 | 119.13 | 32.51 | 82.55 | 76.20 | 146.05 | 209.55 | 158.75 | 35.05 | 4.5 |
1-3/8 | 13.5 | 57.15 | 38.10 | 133.35 | 36.07 | 92.20 | 84.07 | 162.05 | 232.66 | 173.48 | 38.10 | 6 |
1-1/2 | 17 | 60.45 | 41.40 | 146.05 | 39.12 | 96.52 | 92.20 | 174.75 | 254.00 | 186.18 | 41.15 | 7.85 |
1-3/4 | 25 | 73.15 | 50.80 | 177.80 | 46.74 | 127.00 | 106.43 | 225.04 | 313.44 | 230.12 | 57.15 | 12.9 |
2 | 35 | 82.55 | 57.15 | 196.85 | 52.83 | 146.05 | 122.17 | 253.24 | 347.47 | 262.89 | 60.96 | 18.5 |
2-1/2 | 55 | 104.90 | 69.85 | 266.70 | 68.83 | 184.15 | 144.53 | 326.90 | 453.14 | 330.20 | 79.50 | 36.5 |
Entrega de grilletes:
