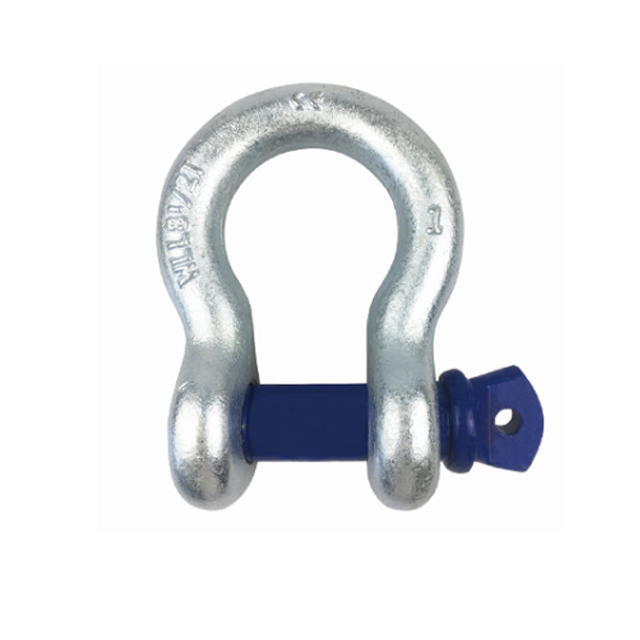

Grillete de amarre para acuicultura

Los grilletes se utilizan en sistemas estáticos y de elevación como eslabones extraíbles para conectar cadenas de alambre, cadenas y otros accesorios. Los grilletes con pasador roscado se utilizan principalmente para aplicaciones no permanentes. Los grilletes tipo perno se utilizan preferentemente para aplicaciones permanentes o de larga duración y en circunstancias en las que el pasador del grillete puede girar durante la carga.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Descripción del Producto

Grillete de amarre

Los grilletes se utilizan en sistemas estáticos y de elevación como eslabones extraíbles para conectar cadenas de alambre, cadenas y otros accesorios. Los grilletes con pasador roscado se utilizan principalmente para aplicaciones no permanentes. Los grilletes tipo perno se utilizan preferentemente para aplicaciones permanentes o de larga duración y en circunstancias en las que el pasador del grillete puede girar durante la carga.

Material: Cuerpo y pasador de acero de alta resistencia, templado y revenido.

Fábrica de seguridad: 6 veces WLL (carga de trabajo limitada)

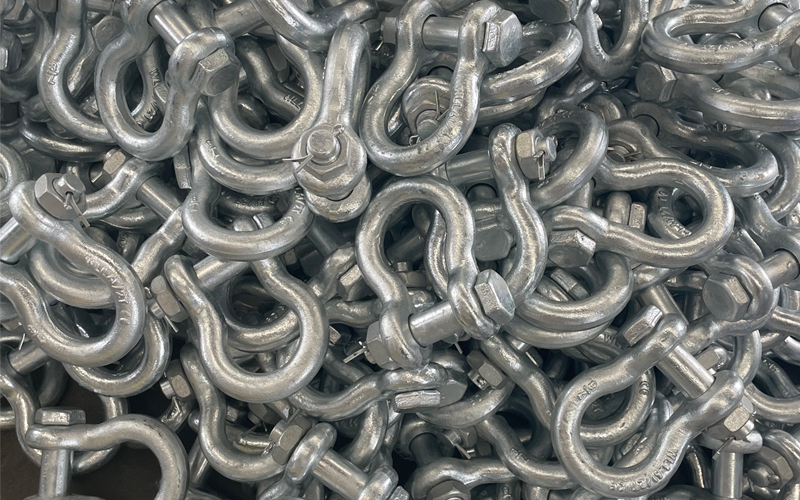

Acabado: Galvanizado.

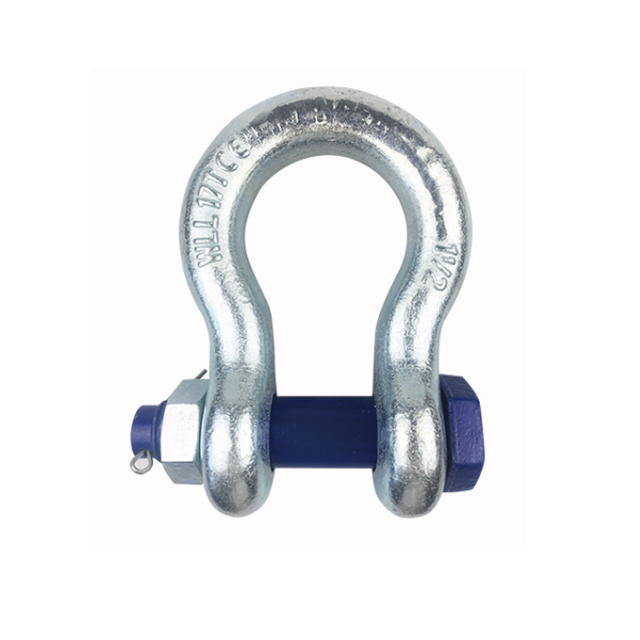

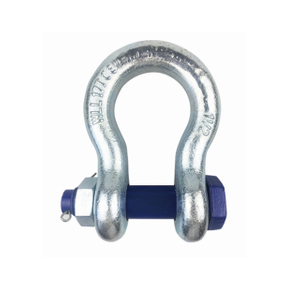

Grilletes de perno de arco tipo seguridad/grillete de arco/grillete G2130

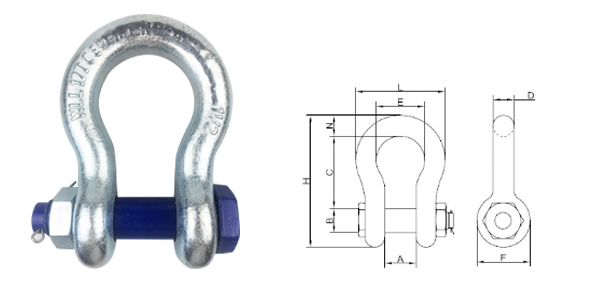

grillete G2130

Tamaño (pulg.)	Carga (T)	Un (mm)	B (mm)	C (mm）	Diámetro (mm)	E (mm)	F (mm)	L (mm)	Mmm )	norte (mm)	Peso kg/pz
1/4	0.5	11.94	7.87	28.70	6.35	19.81	15.49	32.51	46.74	6.35	0.05
5/16	0.75	13.46	9.65	30.99	7.87	21.34	19.05	37.34	53.09	7.87	0.099
3/8	1	16.76	11.18	36.58	9.65	26.16	23.11	45.21	63.25	9.65	0.4
7/16	1.5	19.05	12.70	42.93	11.18	29.46	26.92	51.56	73.91	11.18	0.17
1/2	2	20.57	16.26	47.75	12.70	33.27	30.23	58.67	83.31	12.70	0.38
5/8	3.25	26.92	19.56	60.45	16.00	42.93	38.10	74.68	106.43	17.53	0.76
3/4	4.75	31.75	22.61	71.37	19.05	50.80	45.97	88.90	126.24	20.57	1.24
7/8	6.5	36.58	25.91	84.07	22.35	57.91	53.09	102.36	148.08	24.64	1.79
1	8.5	42.93	29.21	95.25	25.40	68.33	60.45	119.13	166.62	26.92	2.57
1-1/8	9.5	45.97	31.75	107.95	28.70	73.91	68.33	131.06	189.74	31.75	3.75
1-1/4	12	51.56	35.56	119.13	32.77	82.55	76.20	146.05	209.55	35.05	5.31
1-3/8	13.5	57.15	38.86	133.35	36.07	92.20	84.07	162.05	232.66	38.10	13.53
1-1/2	17	60.45	42.16	146.05	39.12	98.55	92.20	174.75	254.00	41.15	9.43
1-3/4	25	73.15	51.82	177.80	46.74	127.00	106.43	225.04	313.44	57.15	15.4
2	35	82.55	58.42	196.85	52.83	146.05	122.17	257.81	347.47	60.96	23.7
2-1/2	55	104.90	71.12	266.70	68.83	184.15	144.53	323.85	454.66	79.50	44.5
3	85	127.00	83.82	330.20	79.25	200.15	165.10	371.35	546.10	91.95	70.0
3-1/2	120	133.35	95.50	371.60	91.95	228.60	203.20	432.31	631.95	111.25	120.0

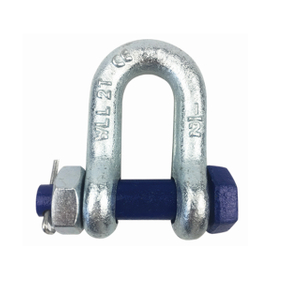

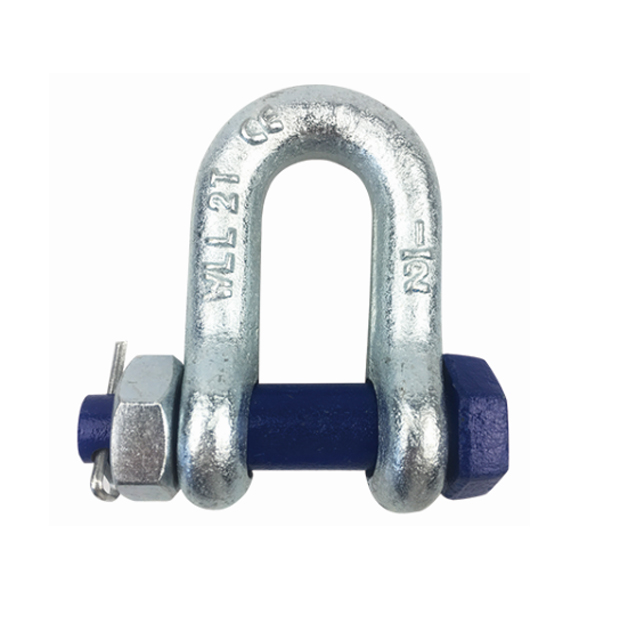

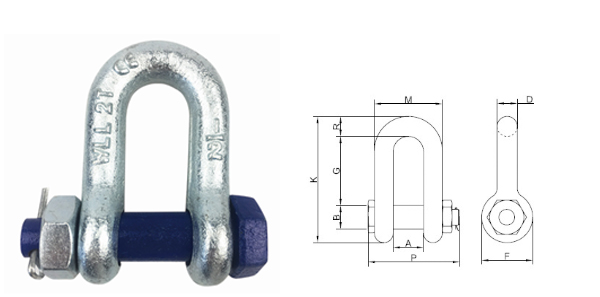

Grilletes de anclaje tipo perno/grillete Dee/grillete G2150

Tamaño (pulg.)	SWL (T)	Un (mm)	B (mm)	C （mm）	Diámetro (mm)	E （mm）	F (mm)	G (mm)	K (mm)	Mmm )
1/4	0.5	11.94	7.87	6.35	6.35	24.64	15.75	23.11	40.39	39.62
5/16	0.75	13.46	9.65	7.87	7.87	29.21	19.05	27.18	48.51	46.23
3/8	1	16.76	11.18	9.65	9.65	36.07	23.37	32.51	58.67	55.12
7/16	1.5	19.05	12.70	11.18	11.18	41.40	26.92	37.59	67.82	63.75
1/2	2	20.57	16.26	12.70	12.70	45.97	29.97	42.16	76.96	71.12
5/8	3.25	26.92	19.56	16.00	16.00	58.93	38.10	51.82	95.50	90.42
3/4	4.75	31.75	22.61	20.57	19.05	69.85	45.97	60.96	115.06	105.41
7/8	6.5	36.58	25.91	24.64	22.35	81.28	53.34	72.64	135.38	122.43
1	8.5	42.93	29.21	25.40	25.40	93.73	60.45	82.30	150.88	136.91
1-1/8	9.5	45.97	31.75	31.75	28.70	103.38	68.07	91.69	172.21	149.86
1-1/4	12	51.56	35.56	35.05	31.75	115.06	76.20	100.84	190.50	169.93
1-3/8	13.5	57.15	38.86	38.10	35.05	127.25	84.07	112.52	210.31	183.13
1-1/2	17	60.45	42.16	41.15	38.10	136.65	91.95	123.70	229.87	196.34
1-3/4	25	73.15	51.82	53.85	44.45	162.05	106.43	147.83	278.64	236.98
2	35	82.55	58.42	59.94	53.34	184.15	127.00	173.23	323.60	264.41
2-1/2	55	104.65	71.12	66.80	66.80	238.25	144.27	204.98	377.19	344.93
3	85	127.00	82.55	88.90	76.20	279.40	165.10	217.42	428.50	384.30

Grillete con pasador de cuello roscado/grillete con pasador roscado/grillete G209

Grillete G209

Tamaño (pulg.)	SWL (T)	Un (mm）	B (mm）	C (mm）	D (mm）	mi (mm）	F (mm）	G (mm）	Mmm )	Mmm )	P (mm）	Peso kg/ud
1/4	0.5	11.94	7.87	28.70	6.35	19.81	15.49	32.51	46.74	36.32	6.35	0.05
5/16	0.75	13.46	9.65	30.99	7.87	21.34	19.05	37.34	53.09	43.43	7.87	0.08
3/8	1	16.76	11.18	36.58	9.65	26.16	23.11	45.21	63.25	51.31	9.65	0.14
7/16	1.5	19.05	12.70	42.93	11.18	29.46	26.92	51.56	73.91	60.20	11.18	0.2
1/2	2	20.57	16.00	47.75	12.70	33.27	30.23	58.67	83.31	68.33	12.70	0.31
5/8	3.25	26.92	19.05	60.45	16.00	42.93	38.10	74.68	106.43	84.84	17.53	0.61
3/4	4.75	31.75	22.35	71.37	19.05	50.80	45.97	88.90	126.24	100.84	20.57	1.05
7/8	6.5	36.58	25.40	84.07	22.35	57.91	53.09	102.36	148.08	114.30	24.64	1.52
1	8.5	42.93	28.70	95.25	25.40	68.33	60.45	119.13	166.62	130.30	26.92	2.25
1-1/8	9.5	45.97	31.75	107.95	29.46	73.91	68.33	131.06	189.74	145.03	31.75	3.25
1-1/4	12	51.56	35.05	119.13	32.51	82.55	76.20	146.05	209.55	158.75	35.05	4.5
1-3/8	13.5	57.15	38.10	133.35	36.07	92.20	84.07	162.05	232.66	173.48	38.10	6
1-1/2	17	60.45	41.40	146.05	39.12	96.52	92.20	174.75	254.00	186.18	41.15	7.85
1-3/4	25	73.15	50.80	177.80	46.74	127.00	106.43	225.04	313.44	230.12	57.15	12.9
2	35	82.55	57.15	196.85	52.83	146.05	122.17	253.24	347.47	262.89	60.96	18.5
2-1/2	55	104.90	69.85	266.70	68.83	184.15	144.53	326.90	453.14	330.20	79.50	36.5

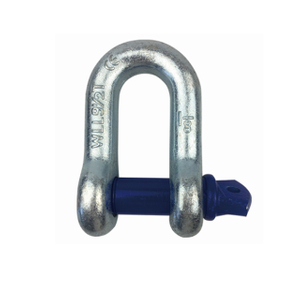

Grillete de cadena con cuello de tornillo/grillete Dee con pasador de tornillo/grillete G210

Tamaño (pulg.)	SWL (T)	Un (mm)	B (mm)	C （mm）	Diámetro (mm)	E （mm）	F (mm)	G (mm)	K (mm)	Mmm )
1/4	0.5	11.94	7.87	6.35	6.35	24.64	15.75	24.64	40.39	36.32
5/16	0.75	13.46	9.65	7.87	7.87	29.21	19.05	27.18	48.51	43.43
3/8	1	16.76	11.18	9.65	9.65	36.07	23.37	32.51	58.67	51.31
7/16	1.5	19.05	12.70	11.18	11.18	41.40	26.92	37.59	67.82	60.20
1/2	2	20.57	16.00	12.70	12.70	45.97	29.97	42.16	76.96	68.33
5/8	3.25	26.92	19.05	16.00	16.00	58.93	38.10	51.82	95.50	84.84
3/4	4.75	31.75	22.35	20.57	19.05	69.85	45.97	60.96	115.06	100.84
7/8	6.5	36.58	25.40	24.64	22.35	81.28	53.34	72.64	135.38	114.30
1	8.5	42.93	28.70	25.40	25.40	93.73	60.45	82.30	150.88	130.30
1-1/8	9.5	45.97	31.75	31.75	28.70	103.38	68.33	91.69	172.21	145.03
1-1/4	12	51.56	35.05	35.05	31.75	115.06	76.20	100.84	190.50	158.75
1-3/8	13.5	57.15	38.10	38.10	35.05	127.25	84.07	112.52	210.31	165.86
1-1/2	17	60.45	41.40	41.15	38.10	136.65	91.95	123.70	229.87	186.18
1-3/4	25	73.15	50.80	53.85	44.45	162.05	106.43	146.81	278.64	230.12
2	35	82.55	57.15	59.94	53.34	184.15	127.00	171.96	323.60	262.89
2-1/2	55	104.65	69.85	66.80	66.80	238.25	144.27	204.98	377.19	330.20

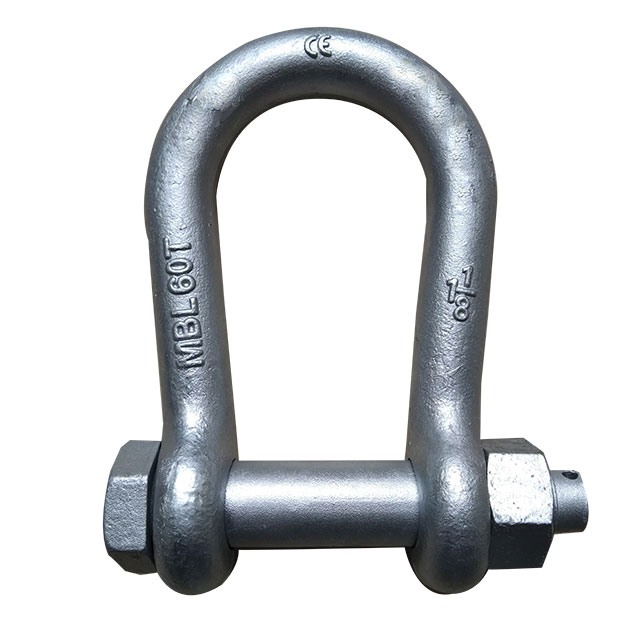

Grillete de boca ancha en alta mar/ancla de amarre/grillete de piscicultura/grillete de amarre de acuicultura

Proceso de producción: forjado por estampación

Grado del material: Acero de aleación superior para cuerpo de grillete y pasador

Tratamiento térmico: temple y revenido

Acabado: Galv. por inmersión en caliente.

Rango de temperatura: -20 ℃ hasta +200 ℃

Los grilletes de amarre tienen una amplia abertura y una altura y anchura interiores ampliadas. El perno está sobredimensionado con una tuerca con un orificio de gran tamaño en el perno para permitir un fácil montaje del pasador o perno. Se utiliza habitualmente en líneas de amarre, en combinación con cadenas, cabos de fibra y guindalezas.

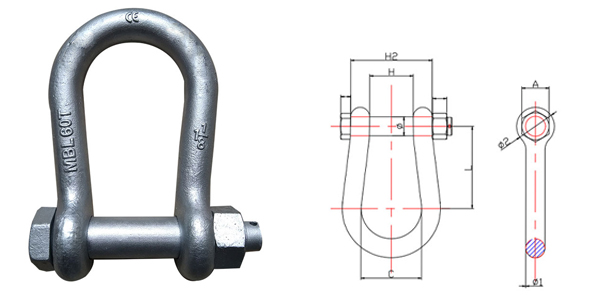

46_especificación del grillete de amarre

Tamaño	MBL-T	Peso kilos	Dimensions									Tolerancia
Tamaño	MBL-T	Peso kilos	A	C	D	E	F	L	K	H	d
19 x 22	30	1.4	42	97	φ19	63	φ47	101	80	152	22
22 x 25	40	2.08	52	125	φ22	68	φ54	112	96	187	25	±5%
25 x 28	50	3.05	62	135	φ25	78	φ60	128	112	205	28	±5%
28 x 32	60	4.08	70	144	φ28	92	φ66	148	126	222	31.7	±5%
32 x 35	90	6.21	82	184	φ32	120	φ76	184	146	273	35	±5%
38 x 42	140	11	94	219	φ38	146	φ92	222	170	325	41.5	±5%

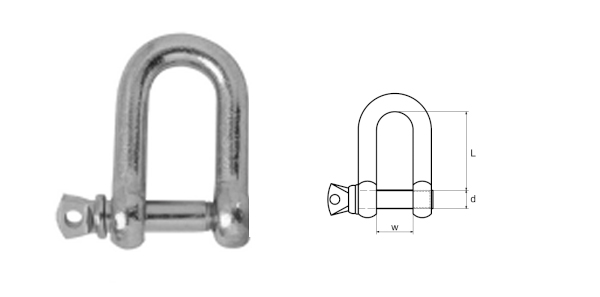

grillete dee

grillete dee

d mm	ancho mm	mm	Peso kilos
4	8	16	0.01
5	10	19	0.013
6	12	24	0.024
8	16	32	0.051
10	20	40	0.096
12	25	48	0.179
14	28	56	0.261
16	32	64	0.424
18	36	71	0.556
20	38	76	0.747
22	44	85	1.112
25	50	95	1.652
28	56	106	2.272
